锂电池充电管理芯片常见的有哪些?
来源：存能电气 日期：2019-02-13 15:58 浏览量：次
锂电池充电管理芯片常见的有哪些?最近几年磷酸铁锂电池开始被广泛使用，一些产品对电池容量的需求不断提升，就需要串联多个锂电池，于是就催生出了锂电池充电管理芯片。锂电池特性较为活泼，对电压电流要求较高，所以需要管理芯片。
锂电池充电管理芯片常见的有哪些?
1、SL1053
线性锂电池芯片SL1053，SL1053是一款专门为高精度的线性锂电池充电器而设计的电路，非常适合那些低成本、便携式充电器使用。
线性锂电池充电芯片SL1053是集高精度预充电、恒定电流充电、恒定电压充电、电池状态检测、温度监控、充电结束低泄漏、充电状态指示等性能于一身，可以广泛地使用于PDA、移动电话、手持设备等领域。

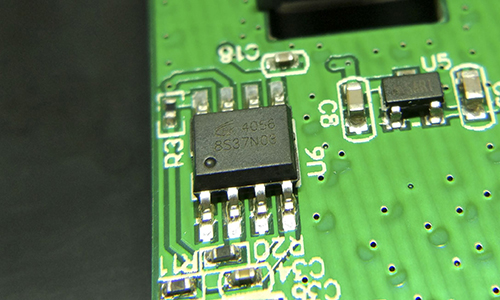

2、TP4056
TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。
3、HL7016
HL7016是国内首款12V高压输入全集成的开关模式充电器，实现了高输入电压和USBOTG升压模式及I2C接口可编程。芯片内置了电压、电流、温度等多项检测和保护功能，通过I2C接口实现电压和电流参数的设置和调整，保证了锂电池充电安全性。
4、CS0301
CS0301是一款高精度智能型电池充电管理芯片，具有功能全、价格低、集成度高，外部电路简单，调节方便。
该芯片采用PWM脉宽调制方式充电，有涓流、恒流、恒压三种充电模式，内置高精度采样电路，电压判断精度高，充电饱和度高，具有多种故障保护功能，逆向漏电流�。氩煌耐獾缏放浜希赏耆泔绯鼗蝻酆衔锏绯氐某涞缫�。
5、CH4054
CH4054是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
6、CN3052A
高性能的线性锂电池充电管理芯片CN3052A/CN3052B/CN3056，这些器件内部集成有功率管，不需要外部的电流检测电阻和阻流二极管，只需要极少的外围元器件，并且符合USB总线技术规范，可以通过USB端口为锂电池充电，因此非常适用于各种充电器及MP4播放器、蓝牙耳机、数码相机等便携式产品。
给锂电池充电一定要用锂电池管理芯片吗？
给锂电池充电不一定要用锂电池管理芯片，用稳压电源等等也是可以的，对于替代电路可以自己用555等等芯片用洞洞板或者覆铜板搭电路，对于锂电池来说电池管理芯片对于电池充放电的各种性能比如，恒压方式，恒流方式等等，这些充电方式是对电池有好处的，最重要的一点是相对来说比较安全。
另外锂电池管理芯片对于电池的寿命延续有明显作用，因为有了充放电芯片，电压，电流都达到了可控状态，可以有效的控制充电的各个阶段的充电状态。管理芯片就是设计用于保护电池的电路，可以保护电池过放电，过压，过充，过温，可以有效保护电池寿命和使用者的安全。
锂电池充电管理ic的保护功能体现在哪些方面？
一、热限制保护功能
在充电温度过高时，芯片自动调节充电电流，芯片的温度会有一个最大值为150℃，当充电电流在设置的最大充电电流范围内，会随着芯片温度自动调节，超过100℃时，电流减�。簿鸵馕蹲懦涞缃肓撕阊钩涞绲淖刺�。
二、过压保护功能
过压保护功能的作用，当充电时内部电压过大时，会自动产生关断电压模式来保证充电器不受损坏，如果VDCIN小于UVAT,那么充电器也就保持在充电异常模式，进行电压锁定；内部电路检测ISET脚电位，若外部电阻悬空导致VISET大于VMSD，将进入关断模式。
以上就是锂电池充电管理芯片常见的几种类型，锂电池充电管理芯片具有功能全、价格低、集成度高,外部电路简单,调节方便,可靠性好等特点。所以，给锂电池充电时配备管理芯片是很重要的选择。
