锂电池保护板工作原理和保护板的构成
来源：存能电气 日期：2019-07-12 13:50 浏览量：次
锂电池保护板工作原理和保护板的构成。锂电池保护板可以有效地防止锂电池过充，过放和内部电路发生短路，其次佰富彩官网讲到锂电池保护板还有保护电池，避免电池过充的功能。当外接电源对电池持续快速地进行充电时，锂电池保护板就会产生保护作用。这也正是锂电池保护板对电池过充进行保护的原理。
锂电池保护板工作原理
1、过充保护及过充保护恢复
当锂电池被充电使电压超过设定值VC(4.25-4.35V，具体过充保护电压取决于IC)后，VD1翻转使Cout变为低电平，T1截止，充电停止.当电池电压回落至VCR(3.8-4.1V，具体过充保护恢复电压取决于IC)时，Cout变为高电平，T1导通充电继续，VCR必须小于VC一个定值，以防止频繁跳变。
2、过放保护及过放保护恢复
当锂电池电压因放电而降低至设定值VD（2.3-2.5V，具体过充保护电压取决于IC）时，VD2翻转，以短时间延时后，使Dout变为低电平，T2截止，放电停止，当电池被置于充电时，内部或门被翻转而使T2再次导通为下次放电作好准备。
3、过流、短路保护
当电路充放回路电流超过设定值或被短路时，短路检测电路动作，使MOS管关断，电流截止。
由于锂电池的化学特性，在正常使用过程中，其内部进行电能与化学能相互转化的化学正反应，但在某些条件下，如对其过充电、过放电和过电流将会导致电池内部发生化学副反应，该副反应加剧后，会严重影响电池的性能与使用寿命，并可能产生大量气体，使电池内部压力迅速增大后爆炸而导致安全问题，因此所有的锂电池都需要一个保护电路，用于对电池的充、放电状态进行有效监测，并在某些条件下关断充、放电回路以防止对电池发生损害。

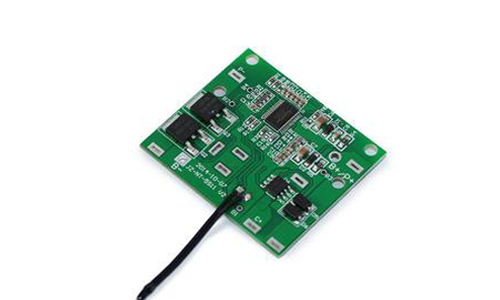

锂电池保护板的构成
锂电池之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。锂电池的保护功能通常由保护电路板和PTC协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件NTC、ID存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当锂电芯电压或回路电流超过规定值时，它立刻（数十毫秒）控制MOS开关关断，保护电芯的安全。
NTC意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备及时反应、控制内部中断而停止充放电。ID存储器常为单线接口存储器，ID是存储电池种类、生产日期等信息。可起到产品的可追溯和应用的限制。
锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。
当锂电池过度放电时，锂电池内部的内存物就会发生质的变化，这时候锂电池保护板就能感知到这一点，从而快速地切断放电电源，使得锂电池不至于将电全部放出，从而保证锂电池内部电流的稳定，避免了锂电池过放的情况出现。
