锂电保护芯片工作原理，锂电保护芯片选型。锂电池作为一种电储量较为大的电池，运用于各种电子产品上。锂电池保护芯片是保护电池安全的，也就是防止电池过充爆炸和防止电池过放容易坏掉而设计，只有了解这些基本的保护芯片工作原理，才能更好的设计锂电池组，甚至可以协助品质部分一起分析异常电池或电路。

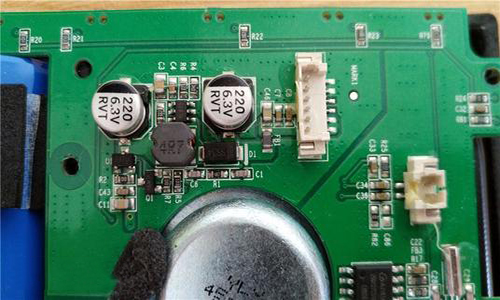

锂电保护芯片工作原理
锂电池保护芯片工作原理包括过充保护，过放保护，过流保护，短路保护等。锂电保护芯片工作原理中的主要元器件的介绍：IC：它是保护芯片的核心，首先取样电池电压，然后通过判断发出各种指令。MOS管：它主要起开关作用。
1、保护芯片正常工作：保护芯片上MOS管刚开始可能处于关断状态，电池接上保护芯片后，必须先触发MOS管，P+与P-端才有输出电压，触发常用方法——用一导线把B-与P-短接。
2、保护芯片过充保护：在P+与P-上接上一高于电池电压的电源，电源的正极接B+、电源的负极接B-，接好电源后，电池开始充电，，IC通过电容来取样电池电压的值，当电池电压达到4.25v时，IC发出指令，使引脚CO为低电平，这时电流从电源正极出发，流经电池、D1、到达MOS2时由于MOS2的栅极与CO相连也为低电平，MOS2关断，整个回路被关断，电路起到保护作用。
3、保护芯片过放保护：在P+与P-上接上一合适的负载后，锂电池组开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极；当电池放电到2.5v时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。
4、过流保护：在P+与P-上接上一合适的负载后，电池开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极；当负载突然减�。琁C通过VM引脚采样到突然增大电流而产生的电压这时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。
5、短路保护：在P+与P-上接上空负载后，锂电池开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极；IC通过VM引脚采样到突然增大电流而产生的电压这时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。
锂电池保护芯片如何选型？
消费类市场产品经常需要配置多节锂电池串联使用，串联使用就会出现充电过充中电池电压不均衡现象，即有的电池没充满，而有的电池充的电压过高，之前方案是需要外接电路来检测每个电池电压，这样做不仅成本上提高，设计也会变得复杂，如何为多节锂电池串联使用选择一款合适的保护IC变得尤为重要。那么，多节锂电池串联使用保护IC需要哪些保护功能呢？
1、要求带锂电池平衡保护功能，即充电过程中多节锂电池电压均衡，不会出现一节电池电压特别高，而另外电池电压低的情况；
2、要求带过充过放保护功能，充放电过程中电压超过阈值，保护功能启动；
3、温度保护功能，可以实时监测电池包温度。
相信通过介绍大家对多节锂电池保护IC的原理选型有了比较深刻了解，如果您感兴趣记得收藏和点赞哦，感谢！
