锂电池充放电保护电路,锂电池保护板原理
来源：存能电气 日期：2019-09-02 13:05 浏览量：次
锂电池充放电保护电路，锂电池保护板原理。锂电池充电电路和放电保护电路设计十分重要，锂离子电池在使用中严禁过充电、过放电和短路，否则将会引起电池寿命缩短或起火。平常佰富彩官网需要注意锂电池的充电电压,充电电流，然后选取合适的充电芯片。
锂电池充放电保护电路
锂离子电池保护电路包括过度充电保护、过电流/短路保护和过放电保护,要求过充电保护高精度、保护IC功耗低、高耐压以及零伏可充电等特性。
锂电池的保护功能通常由保护电路板和PTC协同完成，保护板由电子元件组成，在－40℃～＋85℃的环境下时刻准确地监视电芯的电压和充放电回路的电流，并及时控制电流回路的通断；PTC的主要作用是在高温环境下进行保护，防止电池发生燃烧、爆炸等恶性事故。
锂电池是可充电电池，一般的锂电池充满电是4.2V也有其它电压的电池。
1.锂电池的充电
单节锂电池的最高充电终止电压为4.2V，不能过充，否则会因正极的锂离子丢失太多而使电池报废。对锂电池充电时，应采用专用的恒流、恒压充电器，先恒流充电至锂电池两端电压为4.2V后，转入恒压充电模式；当恒压充电电流降至100mA时，应停止充电。
充电电流（mA）可为0.1～1.5倍电池容量，例如：1350mAh的锂电池，其充电电流可控制在135mA～2025mA之间。常规充电电流可选择在0.5倍电池容量左右，充电时间约为2～3小时。
2.锂电池的放电
由于锂电池的内部结构原因，放电时锂离子不能全部移向正极，必须保留一部分锂离子在负极，以保证在下次充电时锂离子能够畅通地嵌入通道。否则，电池寿命会缩短。为了保证石墨层中放电后留有部分锂离子，就要严格限制放电终止最低电压，也就是说锂电池不能过放电。
单节锂电池的放电终止电压通常为3.0V，最低不能低于2.5V。电池放电时间长短与电池容量、放电电流大小有关。
锂电池电路设计的注意问题
●锂电池过充，过放电都会影响电池的寿命。
●注意锂电池的充电电压，充电电流。然后选取合适的充电芯片。
●注意要防止锂电池的过充，过放，短路保护等问题。
●设计过后要经过大量的测试。

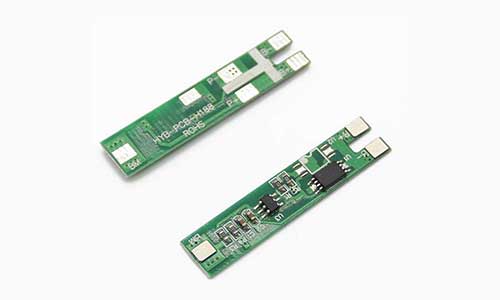

锂电池保护板原理
锂电池之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池总会跟着一块精致的保护板和一片电流保险器出现。
锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
锂电池保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。锂电池保护板有过充保护、放电保护、过流保护、短路保护，集成方案的保护板还有掉线保护，此外还可以选配均衡、温控和软开关功能。
