锂电池保护板IC性能的要求和功能

来源：存能电气日期：2019-10-08 13:47 浏览量：次

　　锂电池保护板IC性能的要求和功能。可以说锂电池保护板的IC是电池的守护神，针对锂电池的过充，过放，过电流及短路电流的保护更显得重要，所以通常都会在电池包内设计保护线路用以保护锂电池，由此可见锂电池保护IC的重要性。


　　锂电池保护板IC性能的要求

　�、俟瘸涞绫；さ母呔然�

　　当锂电池有过度充电状态时，为防止因温度上升所导致的内压上升，须截止充电状态，保护IC将检测电池电压，当检测到过度充电时，则过度充电检测的功率MOSFET使之关断而截止充电。

　�、诮档捅；C的耗电

　　为防止过度放电，保护IC必须检测锂电池电压，一旦达到过度放电检测电压以下，就得使放电一方的功率MOSFET关断而截止放电。但此时锂电池本身仍有自然放电及保护IC的消耗电流存在，因此需要使保护IC消耗的电流降到最低程度。

　�、酃缌�/短路保护

　　锂电池保护板需有低检测电压及高精度的要求因不明原因导致短路时必须立即停止放电，为了使功率在充电电流与放电电流时有效应用，需使该阻抗值尽量低，目前该阻抗约为20mQ~30mQ，这样过电流检测电压可较低。

　�、苣透叩缪�

　　锂电池包与充电器连接时瞬间会有高压产生，因此保护IC应满足耐高压的要求。

　�、萘惴沙涞�

　　有些锂电池在存放的过程中可能因为放太久或不正常的原因导致电压低到0V，故保护IC需要在0V时也可以实现充电。

　　锂电池保护板IC性能的功能

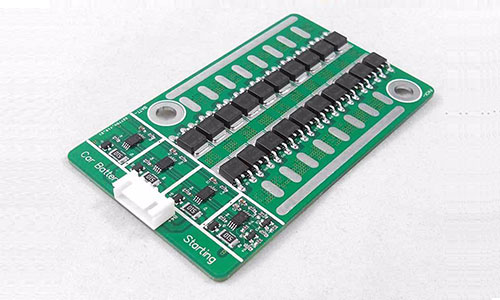

　　锂电池保护板IC是电子元器件和PCB组成，在一定温湿环境下时刻准备监护电芯的电压以及充放回路的电流，及时控制电流回路的通断的一种电路板。

　　●过冲保护：当电池组某一串电压大于（过压）最大值时，且达到保护延迟，IC控制CMOS关断充电回路。

　　●过放保护：当电池组某一串电压小于（欠压）最大值时，且达到保护延迟，IC控制DMOS关断放点回路。

　　●过流、短路保护：当电池组P+与P-输出电流超过过流/短路电流值，并达到过流/短路延时，控制电路控制放电DMOS关断放电回路，停止放电。

　　●高低温保护：温度感应器达到温度阈值时，且达到保护延迟，控制电路控制关断充放电MOS管，停止充放电。

　　锂电池保护板IC还具有电量检测、余量显示、电池工作状态显示、通讯远程控制等功能。

　　总结：锂电池保护电路IC就是要确保这样的过度充电及放电状态时的安全性，并防止特性的劣化。不同的锂电池生产厂生产的锂电池的性能不一,从而所选用的IC也不一样。
